HNC-32C/32Y是我公司為了滿足小型精密復雜零件剛性車削、銑削需求在HNC-32精密數控車床的基礎上研發的一款四軸聯動小型精密車銑復合機床。 加工視頻   技術參數

產品特點

★獨立Y軸，配置三把徑向動力刀具也可同時配置三把軸向動力刀具，可滿足多工位銑削、鉆削加工要求。 ★超大規格底座設計，偏置式操作結構，預留機械臂安裝接口，是實現小型復雜零件自動化生產的理想選擇。 ★高剛性大功率伺服動力刀具、靜態主軸抱死功能，可實現C軸剛性銑削。 ★C軸任意分度，四軸聯動加工，可實現外形刻字、復雜輪廓銑削、打孔、攻絲等加工功能。 ★模塊化結構，可根據用戶需要多樣靈活配置車削刀具和銑削刀具。

多樣化刀座配置

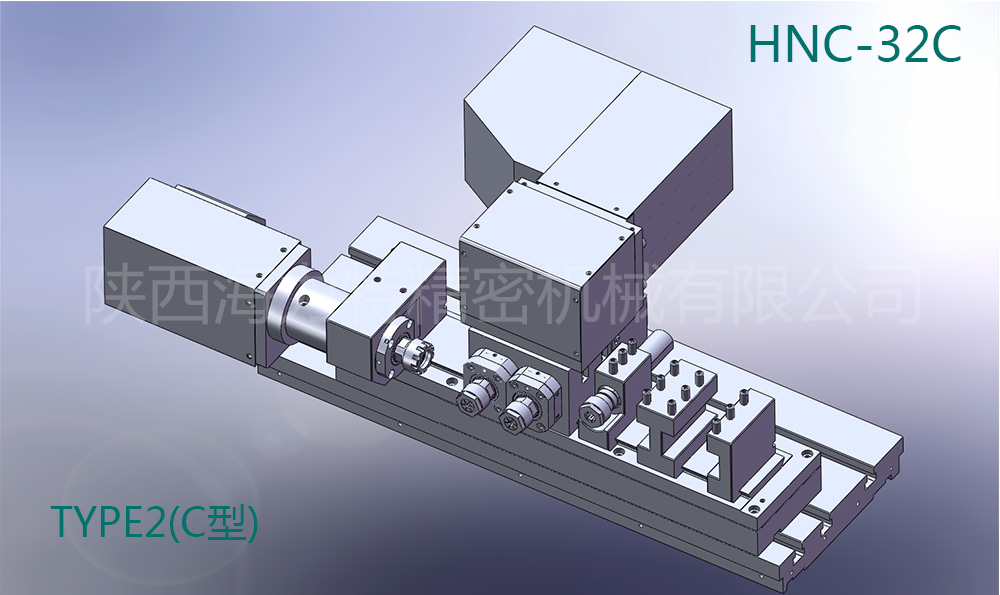

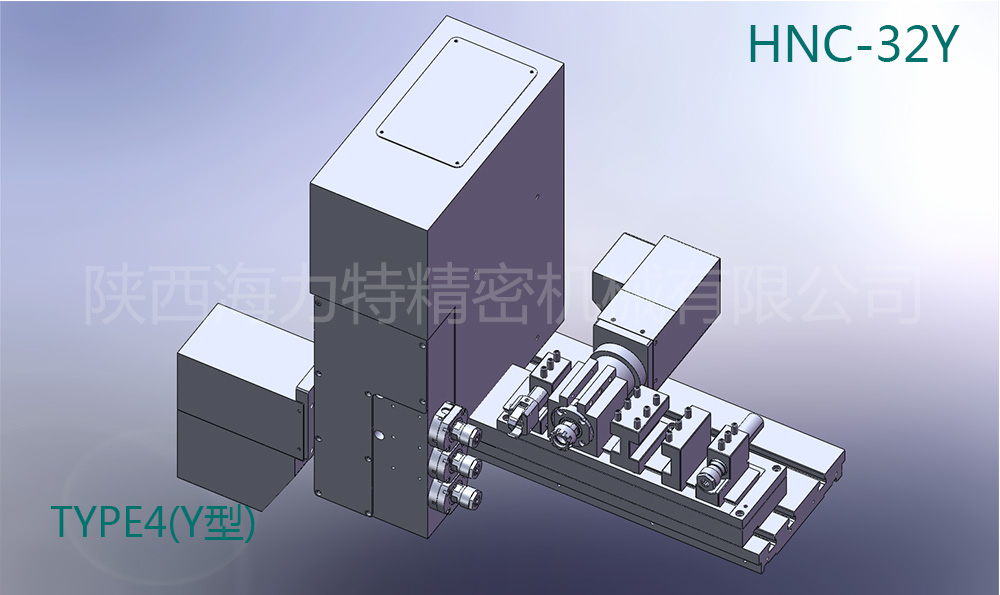

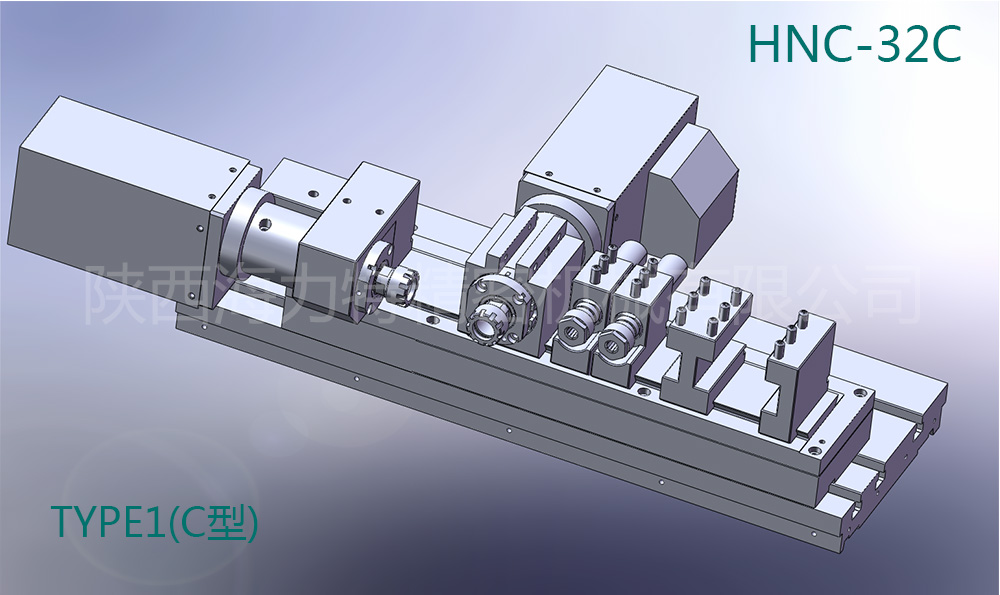

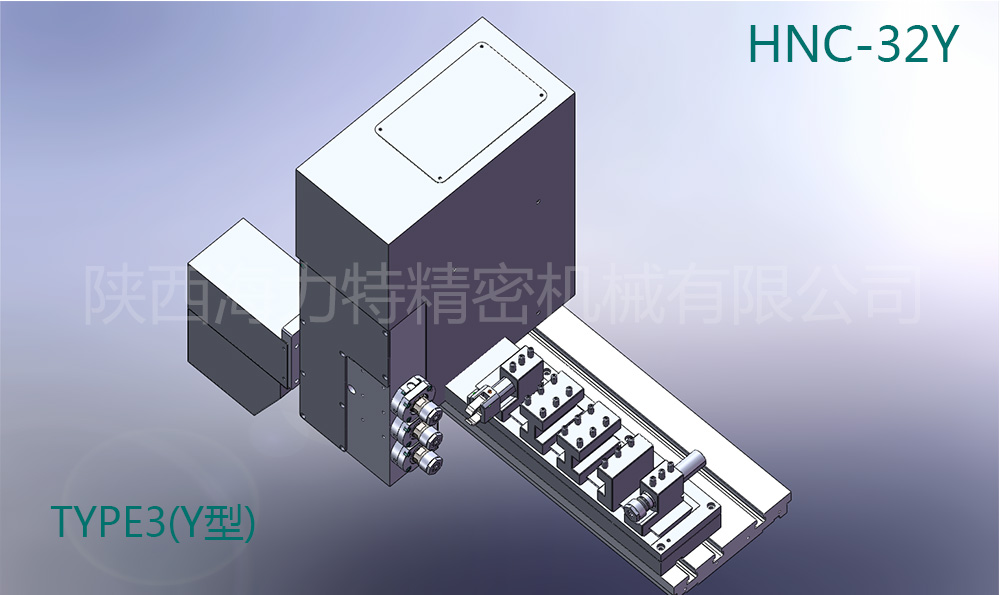

TYPE1(C型)	TYPE2(C型)	TYPE3(Y型)	TYPE4(Y型)

加工視頻

技術參數

32C/32Y技術參數  配   置 加工能力 最大回轉直徑 ￠310mm     照明設備 Ο 刀板底座上回轉直徑 ￠70(￠180)mm    冷卻系統 Ο 最大加工直徑 ￠140mm    高壓冷卻系統 Δ 最大加工長度 100mm    自動潤滑系統 Ο 最大過棒料直徑 ￠32mm     油霧分離系統 Δ 主軸 工件夾持方式     CL-A4前推式筒夾/5ˊ卡盤 工具及工具箱 Ο 主軸轉速范圍       50-6000rpm 操作說明書 Ο 主軸端部規格 A2-4 使用說明書 Ο 快進速度 X軸快移速度 18m/min 維修手冊          Ο Z軸快移速度        18m/min 彈簧夾頭 氣動方式 \ Y軸快移速度 12m/min 液壓方式  Ο 行程 X軸移動量 310mm 液壓筒夾 Δ Y軸移動量       135mm|160mm 卡盤 Δ Z軸移動量 200mm 刀架簡易拔料器系統  Ο 動力刀具 配置形式          軸向/徑向 腳踏開關 Δ 配置數量 1-4把 程序控制吹氣功能  Δ 驅動功率          0.75KW/1KW C軸 Ο 夾持規格        ER20A|ER16A 精密C軸分度 \ 最大轉速   Max3000rpm/5000rpm 動力頭 Ο 電機 主軸電機           3.7/5.5KW 動力頭攻絲功能 Δ 進給電機          0.75-1KW 液壓站 Ο 其他 刀架形式          燕尾排刀 電器箱溫度調節器 Δ 刀方規格 16*16 自動開閉門 Δ 最大容刀數量 8把 接料傳輸機構 Δ 冷卻電機  0.28KW 上下料系統 Δ 電器容量 8KVA 工業機器手臂系統 Δ 機床尺寸(長x寬x高) 1555x1063x1642mm 多棒材送料機 Δ 主軸中心高度 ≈1072mm 排屑器 Δ 機床重量 ≈1890kg   數控系統：○FANUC   ●SYNTEC   ○KND   Ο標配附件  Δ選配附件  \無 ●標配      Ο選配 發布:2015/4/7 11:32:20 點擊:7990
